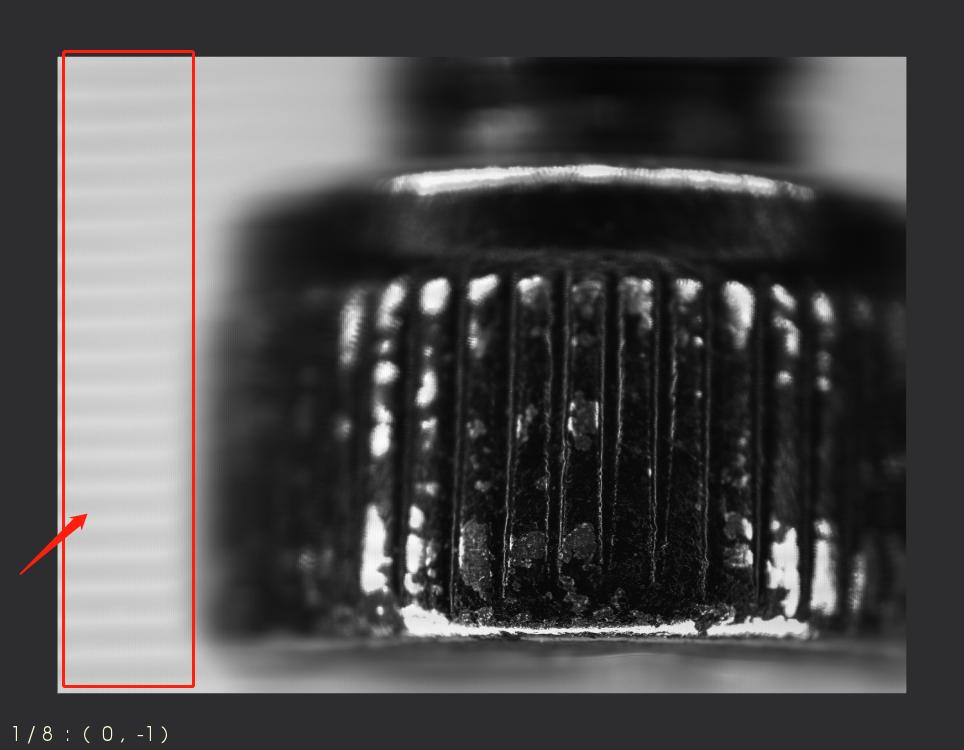

在渲染軟件查看多視角會存在條紋、錯位、明暗變化等異常？

2024-01-23 17:19:49

根據以上問題需要按照下麵步驟一一排除：

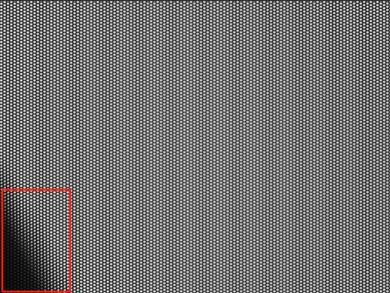

1. 硬件光圈像素數量是否滿足改多視角選擇數量，按照光圈中能夠覆蓋的像素數量去選擇多視角；

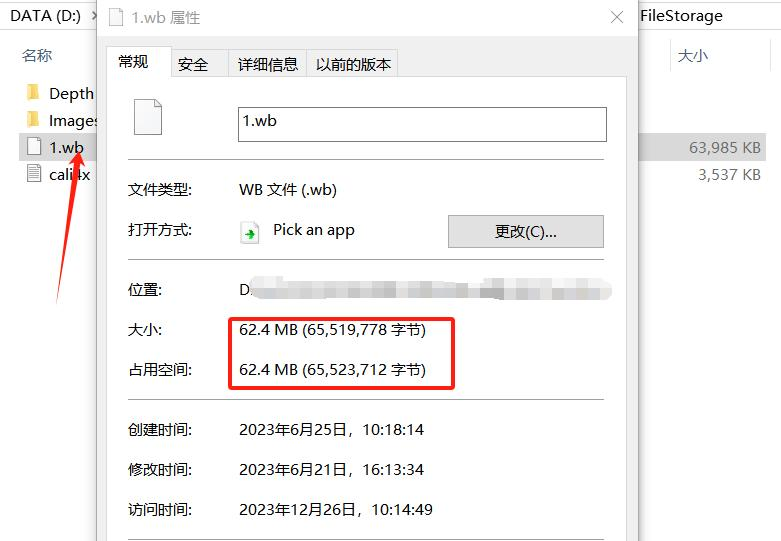

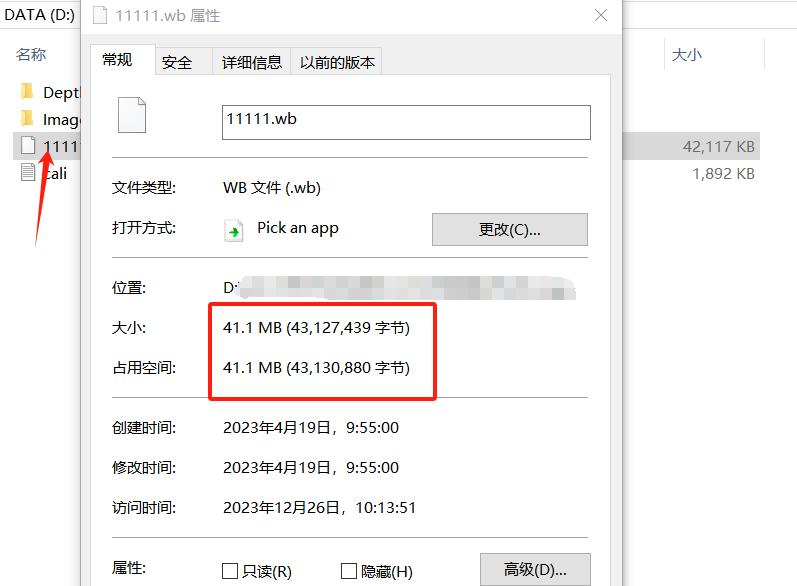

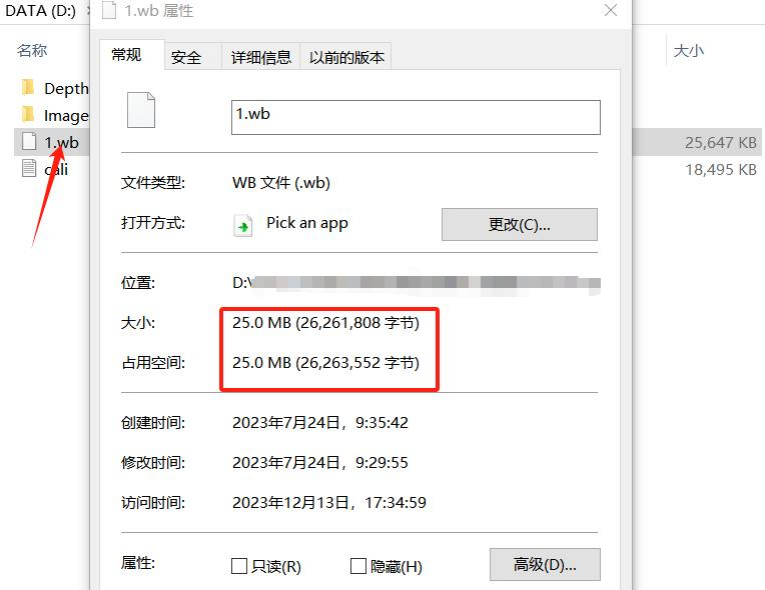

2. 白板是否是對應配置對應白板，不同型號相機白板所占內存大小不一，下圖由上至下為 VA2/VE3/VE4、VA6/VE5，內存會有大小輕微壓縮實際會有 1-2M 的差距；

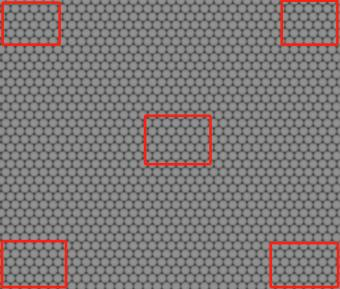

3. 拍攝的白板是否是均勻或對稱畸變的，下圖由左至右為正常、畸變、不均勻；

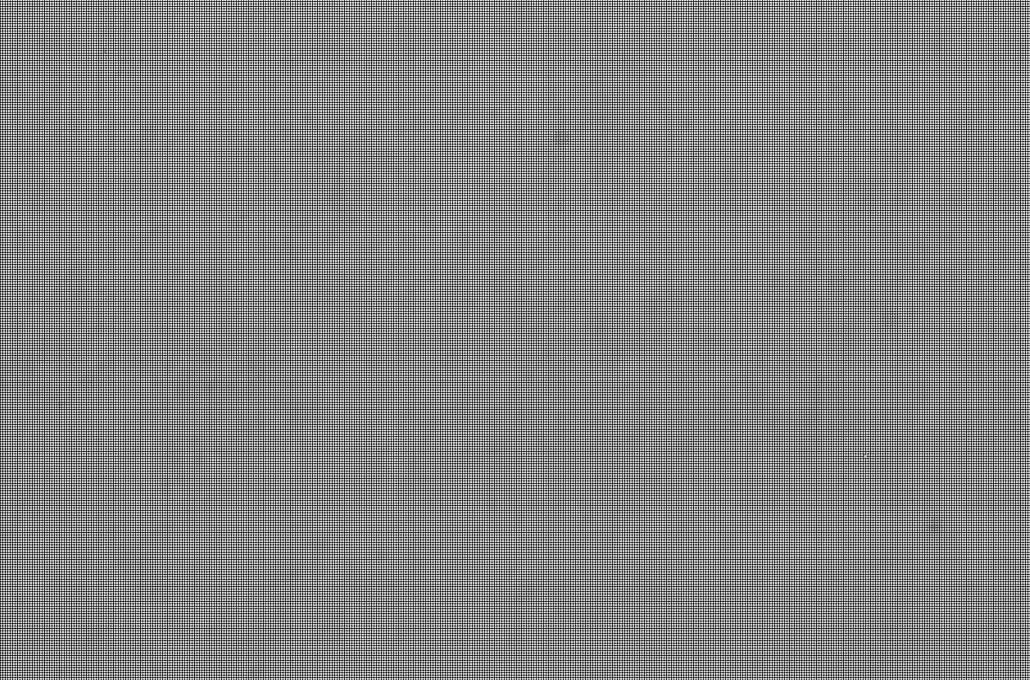

4. 拍攝的白板是有明顯的拍攝到物體的狀態（圖像中為白紙對焦）；

5.打光不均勻

以上 2、3、4 都需要按照步驟重新拍攝白板。
